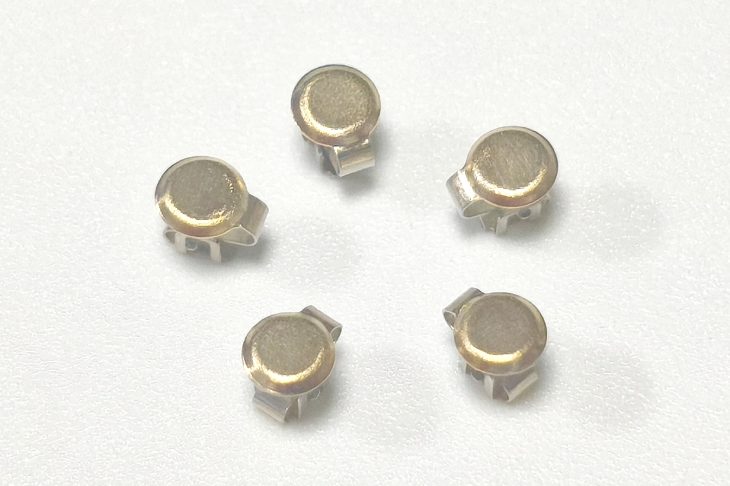

产品简介

关键特性

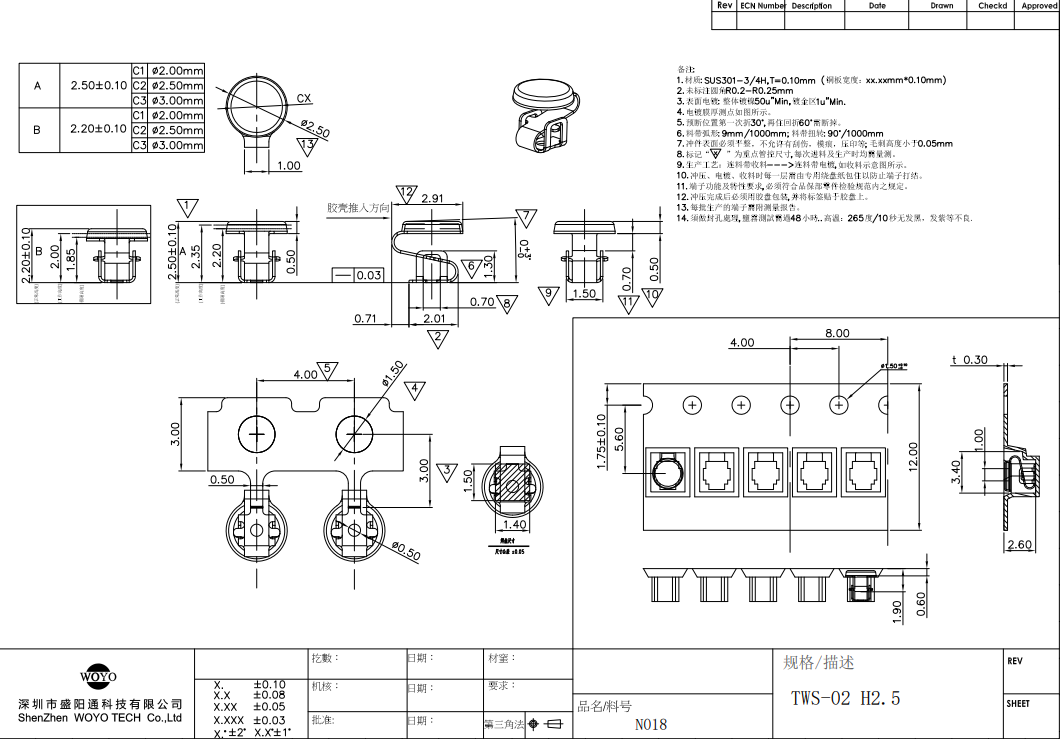

• 外观与尺寸：未标注圆角统一为 R0.2–R0.25mm；冲件表面必须平整，不允许有刮伤、模痕、压印等缺陷，毛刺高度小于 0.05mm；料带带弧形为 9mm/1000mm，扭转度为 90°/1000mm；标记为 “∇” 的尺寸为重点管控项，需在每次进料及生产时进行量测。
• 表面处理：整体镀镍厚度不低于 50u”，镀金区域厚度不低于 1u”，电镀膜厚需按指定测点进行检测。
• 工艺要求：预断位置需先折 30°，再往回折 60° 使其断掉；生产工艺为连料带收料→连料带电镀；冲压、电镀、收料时，每层料带都需用专用绕盘纸包好，防止端子打结；冲压完成后采用胶盘包装并粘贴标签，每批产品需附带测量报告。
• 性能要求：需进行封孔处理，通过 48 小时盐雾测试；在 265℃ 高温环境下保持 10 秒，表面不能出现发黑、发紫等不良现象；端子的功能及特性必须符合品保部零件检验规范。
