Pogo Pin种类全解析：从结构到应用，一篇读懂弹簧针分类
Pogo pin（弹簧针）作为一种精密的弹簧式探针连接器，广泛应用于手机、智能穿戴、汽车电子、医疗设备及航空航天等领域。其核心功能是在电子设备中实现电流传输和信号连接，凭借体积小、重量轻、连接可靠等优势，成为现代电子设计中不可或缺的元器件。
然而，面对市场上琳琅满目的Pogo pin产品，如何根据实际需求选择合适的类型，是许多工程师和采购人员面临的难题。本文将系统梳理Pogo pin的常见分类方式，帮助您快速建立选型框架。

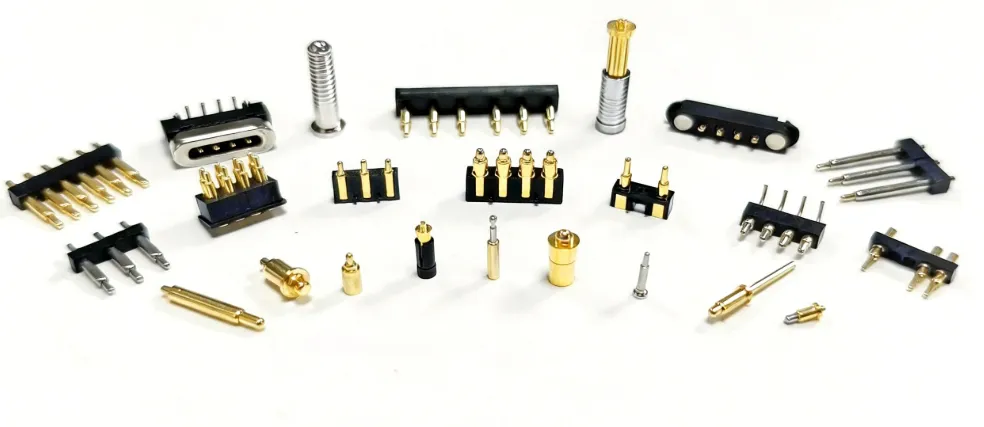

一、按安装方式分类
这是最基础的分类维度，主要决定Pogo pin如何与PCB板进行连接和焊接。
1. 平底式（垂直式/贴片式）
结构特点：针管底部为平面结构，且底部外径略大于针管外径，方便垂直贴装于PCB板表面。
适用场景：主要用于板对板连接，或突出于设备外壳作为外部连接触点，也可用于防水结构设计。这种安装方式占用PCB空间最小，适合高密度布局。
2. 插板式（带尾针/通孔式）
结构特点：在针管尾部延伸出一根尾针，用于插入PCB板的通孔中进行焊接。部分设计还可将尾针弯折成特定角度，以适应不同的安装方向。
适用场景：需要更强机械结合力的场景，尤其在高振动环境中，通孔焊接的可靠性优于贴片方式。此外，通孔式也支持多针脚阵列的塑胶件集成方案。
3. 折弯式
结构特点：属于插板式的一种变体，尾针经过折弯处理，使Pogo pin可以与PCB板呈一定角度安装。
适用场景：当设备内部空间受限，无法实现垂直安装时，折弯式提供了灵活的替代方案。
二、按针头结构分类
针头（柱塞）的形状直接影响接触可靠性和使用寿命，常见的头部形状包括尖头、圆头、平头、爪头、锯齿头、梅花头等。不同的针头设计对应不同的应用需求：
- 尖头/爪头：能够刺破焊锡膏或氧化层，接触到洁净的金属表面，特别适用于PCB测试治具场景。
- 圆头/滚珠头：在触点之间发生相对移动时仍能保持信号连续性，适合动态连接或需要滑动的场景。
- 平头：接触面积大，适合大电流传输。
三、按功能特性分类
这是选型中最需关注的维度，直接决定Pogo pin是否满足产品的电气和环境要求。
1. 大电流型
典型规格：常规Pogo pin承载电流为0.5~3A，大电流型可达5A~60A。SMT标准贴片式通常最高5A，定制高电流设计可延伸至40A。
适用场景：充电底座、电池连接、电源模块等高功率应用。
2. 高频型
性能指标：可支持高达10 Gbps的数据传输速率。
适用场景：高速信号传输，如天线连接、高频测试等。
3. 防水型
结构特点：内置密封结构，可防止水和湿气侵入。
适用场景：户外设备、智能手表、运动耳机等可能接触汗水或雨水的产品。
4. 磁吸型
结构特点：利用磁力建立并维持安全的极性连接。
适用场景：需要快速插拔且具备方向自对准功能的应用，如智能手表的磁吸充电座。
5. 低弹力型
结构特点：设计时降低弹簧张力，在接触点上施加最小压力。
适用场景：对压力敏感的精密元件连接，避免过大的正向力损坏配合表面。
6. 螺纹型
结构特点：柱塞或管体上带有螺纹，可牢固地固定在板件或设备上。
适用场景：需要额外机械固定的安装场景，增强连接的稳固性。
7. 焊杯型
结构特点：针尾部带有小型焊杯，用于直接焊接电缆。
适用场景：Pogo pin与线缆连接的场景，而非直接焊接于PCB。
四、按特殊结构分类
满足特定应用场景的非常规结构设计。
1. 双头型
结构特点：两端均为可伸缩的弹簧触点。
适用场景：在两块PCB板之间建立连接，两端分别接触两块板上的焊盘，无需额外的中间连接件。
2. 浮动式
结构特点：外观类似双头型，但一端为标准的弹簧接触结构，另一端为弧形曲面（非弹簧结构）。这种设计允许一定的浮动余量，可防止过度压缩。部分浮动式连接器采用压入式安装，无需焊接，上下浮动适应不同间隙。
适用场景：对安装公差要求较高的场景，或需要吸收PCB板间位置偏差的设计。
3. L型（直角式）
结构特点：与PCB板成90°角水平安装。
适用场景：设备内部高度空间受限，需要将连接器水平布置时使用。
五、按电气性能选型的关键参数
在确定Pogo pin类型后，还需关注以下核心电气参数，它们直接影响产品的可靠性：
| 参数 | 典型范围 | 选型建议 |
|---|---|---|
| 额定电流 | 标准1~5A，高电流可达40A | 电流过小会导致发热和接触退化 |
| 接触电阻 | 20~50 mΩ（标准），镀金可低于30 mΩ | 越低越好，过高会产生信号损耗和发热 |
| 弹簧力 | 50~200 gf（标准），可定制 | 过小导致振动下瞬断，过大会加速镀层磨损 |
| 插拔寿命 | 10,000~1,000,000次 | 工业标准通常为10万次以上，需大于产品使用寿命需求 |
| 工作行程 | 依产品规格而定 | 应选工作行程而非最大行程进行设计，避免弹簧过劳 |
总结与选型建议
选择Pogo pin时，建议按以下顺序做决策：
- 先定电流和电压需求——判断是否需要大电流或高频型；
- 再估插拔次数——区分消费级（低寿命）和工业/测试级（高寿命）；
- 后看PCB空间和安装方式——决定SMT贴片、通孔插板、还是直角/L型安装；
- 结合环境条件——是否需要防水、磁吸、低弹力等特殊功能；
- 最后锁定镀层材料——镀金性能最优但成本高，镀镍为经济型基础方案。
掌握以上Pogo pin的分类知识，您将能在产品设计初期做出更加精准的元器件选型，从而在可靠性、性能和成本之间取得最优平衡。
Pogo Pin 核心定义与关键参数
Pogo Pin定义：Pogo Pin（弹簧针/弹簧顶针）是一种由针轴（柱塞）、弹簧、针管三部分组成的精密弹性连接器，通过弹簧弹力使针轴与对接面保持稳定电接触，广泛用于消费电子、汽车电子、医疗设备和航空航天领域。
关键参数速查：
- 额定电流：标准1~5A，大电流型5~60A
- 接触电阻：20~50mΩ（标准），镀金可低于30mΩ
- 弹簧力：50~200gf（标准范围），可定制
- 插拔寿命：1万~100万次，工业级通常≥10万次
- 高频性能：最高支持10Gbps数据传输
常见问题 FAQ
以下是关于Pogo Pin种类与选型的高频问题，供工程师和采购人员快速参考。
Q1: Pogo Pin是什么？和普通连接器有什么区别？
Pogo Pin（弹簧针）是一种内置弹簧结构的精密探针连接器，通过弹簧弹力实现与对接面的弹性接触。与普通板对板连接器相比，Pogo Pin具有体积更小、接触电阻更低（通常20~50mΩ）、允许轴向公差补偿、插拔寿命更长（可达100万次）等优势，特别适合空间受限且需要高可靠性连接的场景。
Q2: Pogo Pin有哪些主要种类？
Pogo Pin主要按四大维度分类：①按安装方式分为平底贴片式、插板通孔式、折弯式；②按针头结构分为尖头、圆头、平头、爪头、锯齿头；③按功能特性分为大电流型（5~60A）、高频型（最高10Gbps）、防水型、磁吸型、低弹力型、螺纹型、焊杯型；④按特殊结构分为双头型、浮动式、L型直角式。
Q3: 大电流Pogo Pin和普通Pogo Pin怎么选？
常规Pogo Pin额定电流为0.5~3A，适用于信号传输和小电流充电。当应用需要5A以上电流时（如电池连接、充电底座、电源模块），应选择大电流型Pogo Pin。盛阳通大电流系列可提供5A~60A规格，SMT贴片式最高5A，定制高电流设计可达40A以上。选型时需同时关注接触电阻和温升表现。
Q4: Pogo Pin的接触电阻一般是多少？影响因素有哪些？
标准Pogo Pin的接触电阻为20~50mΩ，采用镀金工艺可降至30mΩ以下。影响接触电阻的主要因素包括：镀层材料（金优于镍优于锡）、弹簧力大小（50~200gf为标准范围）、针头形状（尖头刺破氧化层能力更强）、以及使用环境（湿度、腐蚀气体会加速接触退化）。
Q5: 防水Pogo Pin适用于哪些场景？防护等级能达到多少？
防水型Pogo Pin内置密封结构，可防止水和湿气侵入，适用于智能手表、运动耳机、户外设备、医疗设备等可能接触汗水、雨水或体液的产品。根据密封设计等级不同，可达到IPX4~IPX7防护等级，具体需结合产品结构设计和密封圈方案综合评估。
Q6: Pogo Pin的插拔寿命一般是多少次？
Pogo Pin的插拔寿命因产品等级而异：消费级通常为10,000~50,000次，工业级可达100,000次以上，测试治具级高端产品可达1,000,000次。选型时应确保Pogo Pin的寿命大于产品整个生命周期内的预期插拔次数。
Q7: 双头Pogo Pin和浮动式Pogo Pin有什么区别？
双头型Pogo Pin两端均为可伸缩弹簧触点，用于两块PCB板之间的直接连接。浮动式外观类似双头，但一端为标准弹簧结构，另一端为弧形曲面（非弹簧），允许一定浮动余量以吸收PCB板间位置偏差，且部分采用压入式安装无需焊接。浮动式更适合对安装公差要求高的场景。
Q8: Pogo Pin选型的核心步骤是什么？
Pogo Pin选型建议按以下顺序决策：①确定电流电压需求（判断是否需大电流或高频型）→②评估插拔次数（消费级vs工业级）→③确定PCB空间和安装方式（SMT/通孔/直角）→④结合环境条件（防水/磁吸/低弹力）→⑤选择镀层材料（镀金最优，镀镍经济）。
